Flutlichtaggregat
Dachroboter

20 – 100 kVA · bis 6,3 Meter Lichtpunkthöhe · Ersatzstromaggregat

LUCALIGHT 63 bietet mit dem Dachroboter den IT/TN mobilen Betrieb und Gebäudeeinspeisung

LUCALIGHT WA-Flutlichtaggregat

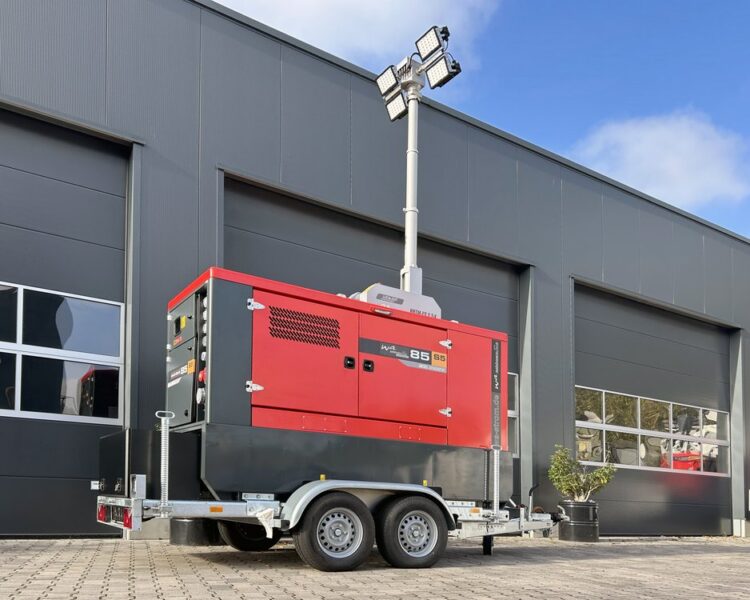

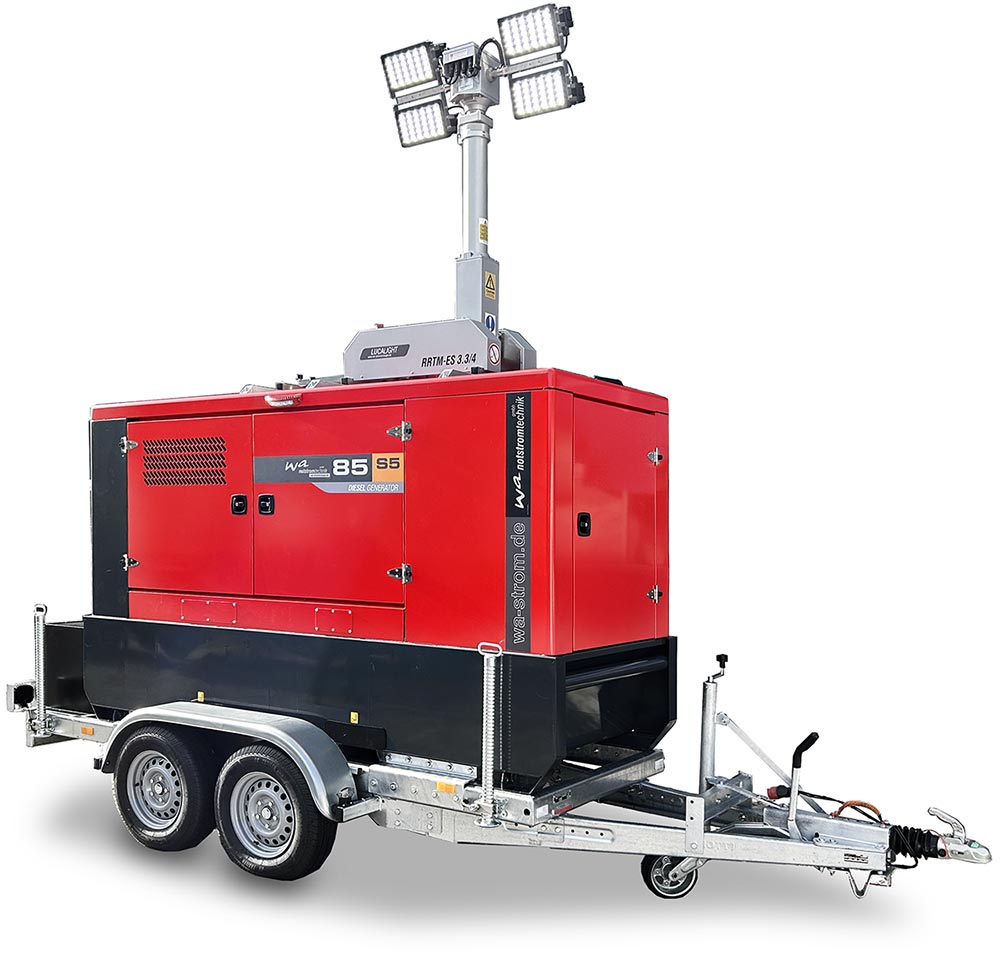

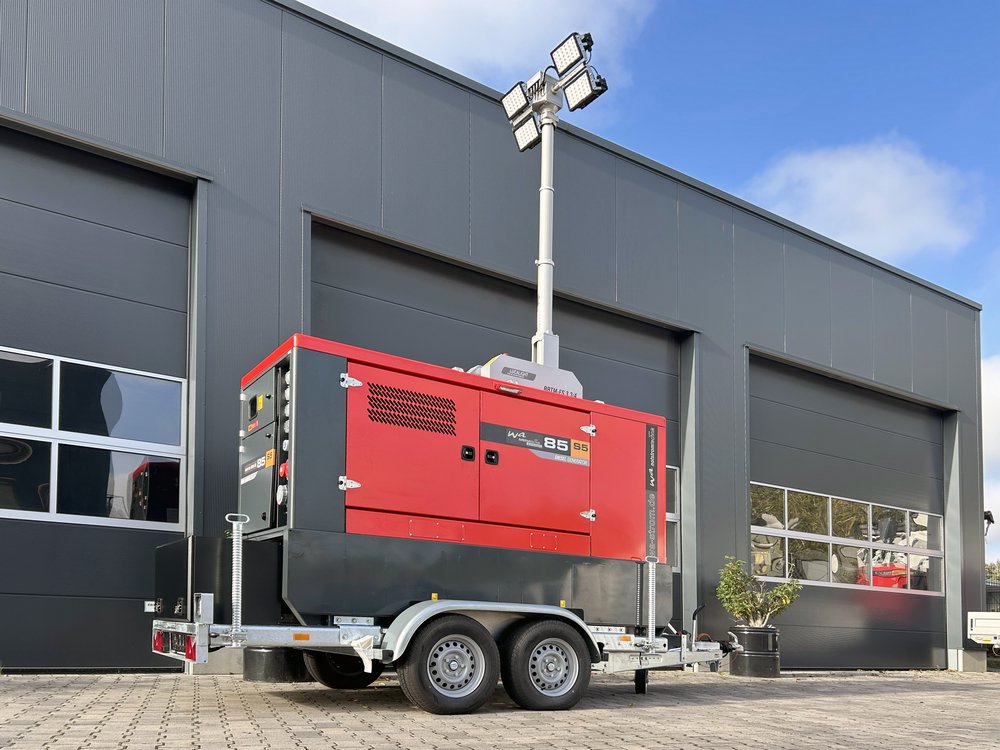

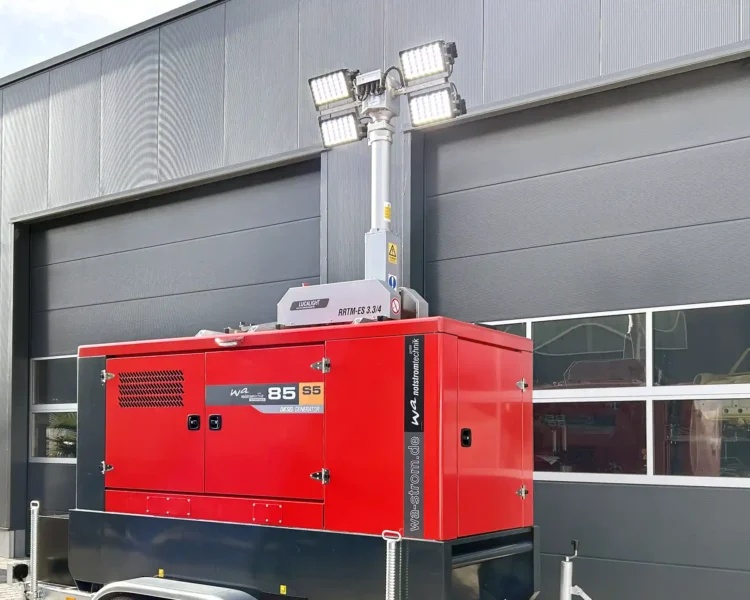

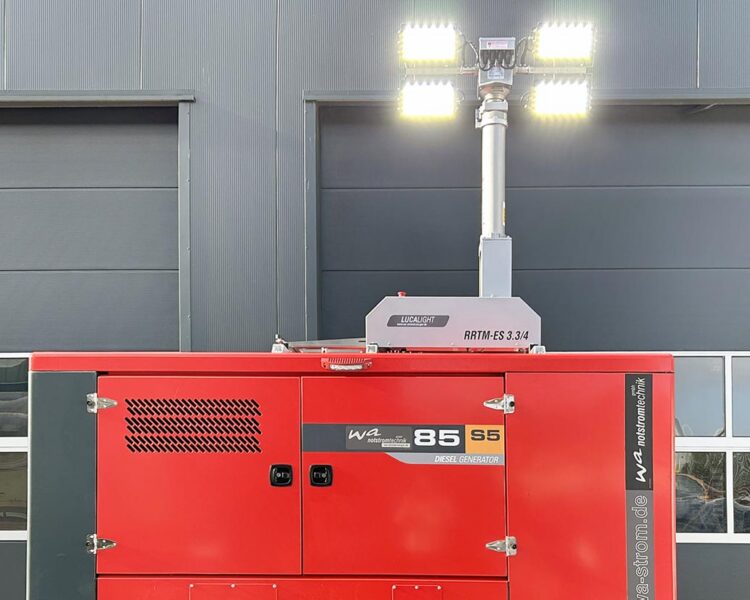

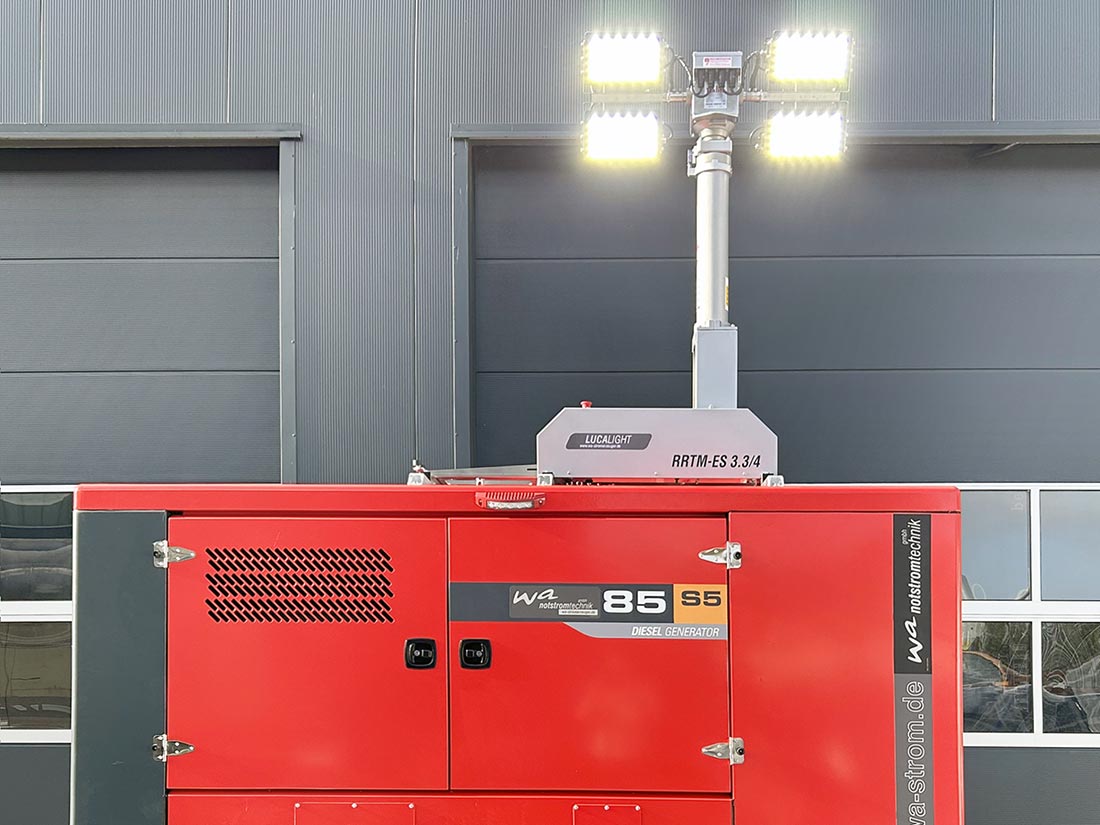

Flutlichtaggregat mit Dachroboter

Die Grunddaten

  • Leuchtmittel: LED 4 x 100 Watt
  • optional bis 600 Watt Gesamtleistung
  • Motor: Industriedieselmotoren von Yanmar, Deutz oder FPT Iveco
  • Abgasnorm: bis Stage V
  • Leistung: 20, 30, 40, 45, 60, 85 &100 kVA (PRP)
  • Zulässiges Gesamtgewicht : 2.000 -3.500 KG

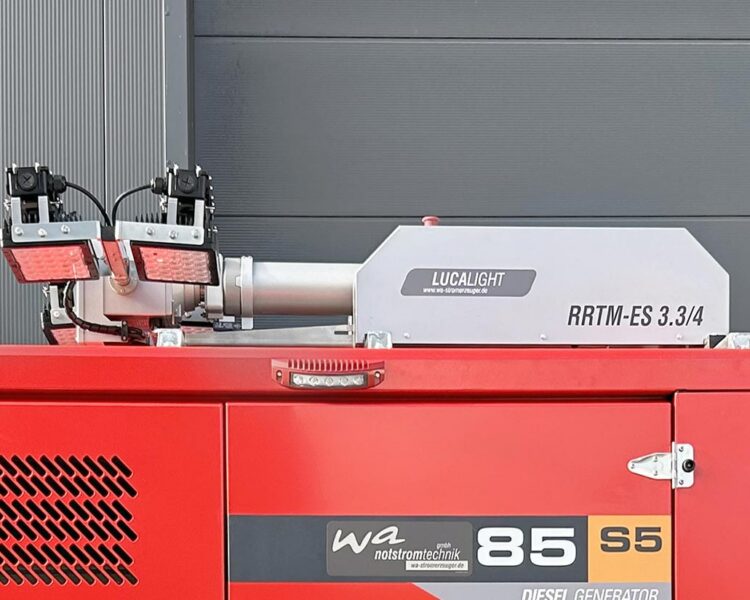

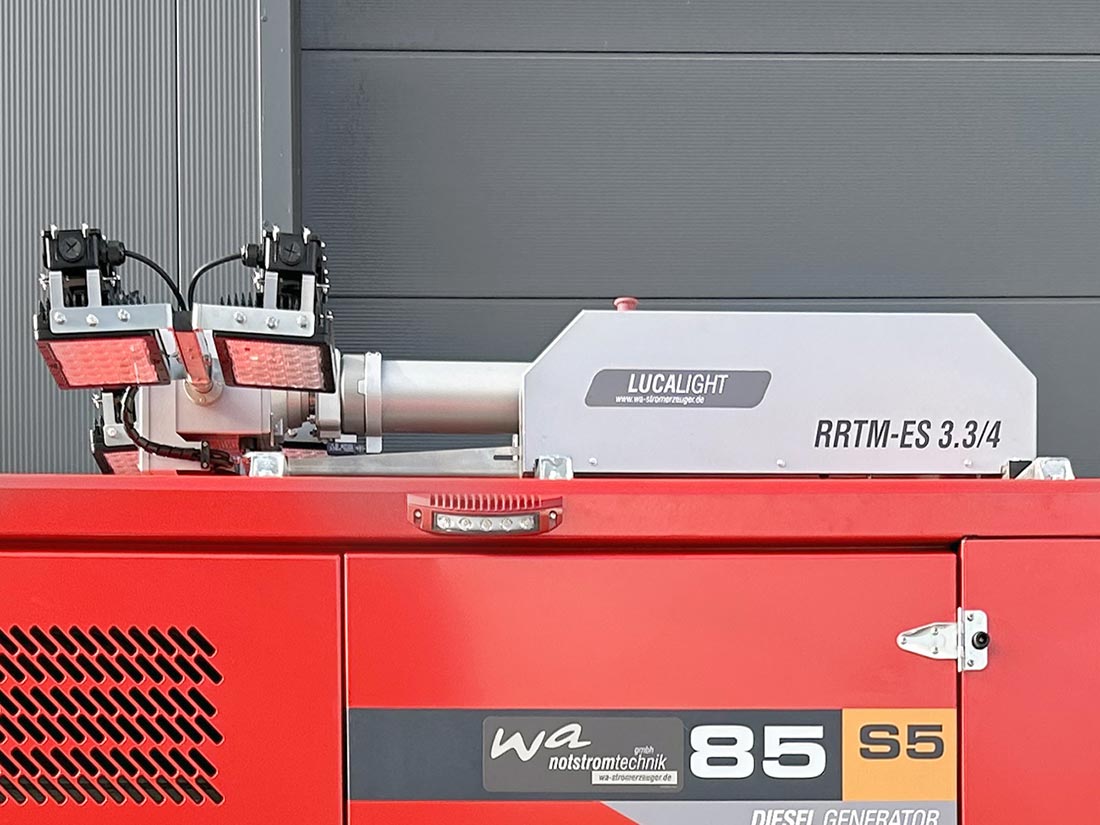

  • Lichtmastsystem: LUCA Light Serie Dachroboter maximale Lichtpunkthöhe am Lichtkreuz bis zu 6,3 Meter Hoch, je nach Aggregategröße
  • Flutlichtmast: stabiler pneumatischer Alu-Teleskopmast, elektrisch gesteuert mit Fernbedienung, Gesamthöhe bis zu 6,30 Meter (je nach Aggregat), Horizontaldrehung (über vertikaler Achse) 355°
  • Schwenk-/Neigekopf: Schwenk-/Neigekopf mit einer Schwenk- und Neigegeschwindigkeit von 7,5 Sekunden über 180°

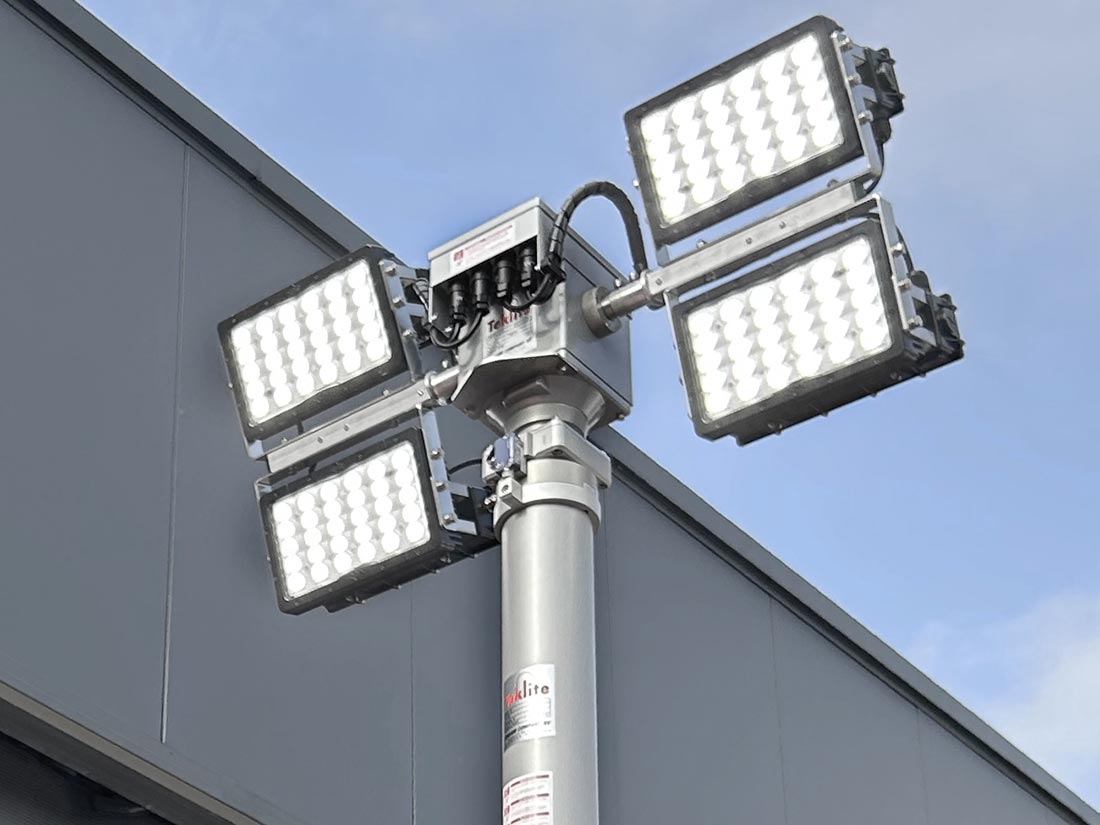

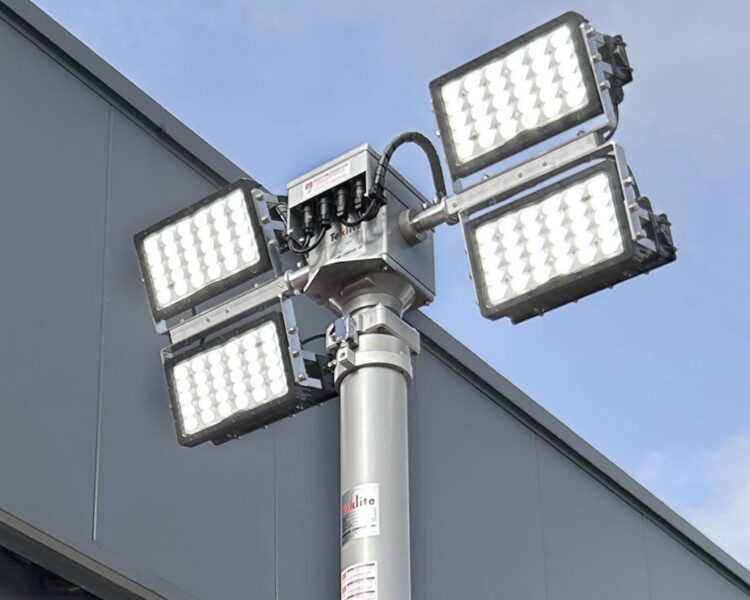

  • Scheinwerfersystem: das Lichtmastaggregat wird als Lichtkreuz mit 4 LED-Strahlern jeweils 100 Watt (84.000 Lumen) geliefert, optional 2 x 300 Watt LED Strahler (90.000 Lumen).
  • Leuchtmittel: können je nach Kundenanforderung ausgerichtet und entsprechend angepasst werden. Versorgungsleitung netz- oder generatorseitig in H07RN-F 3 x 1,5 mm² mit Stecker.
  • Merkmale: Der Schwenk-/Neigekopf kann 180° nach unten und 180° nach oben geschwenkt werden und dreht sich ausserdem um 180° nach links und 180° nach rechts auf Knopfdruck von der Nullposition aus. Nach erfolgtem Einsatz, einfach die Taste “MAST DOWN/PARK” drücken, die Scheinwerfer fahren in die Parkposition und der Mast fährt ein. Dieser Vorgang kann auch automatisch nach Lösen der Feststellbremse, sofern miteinander verbunden.
  • Optional: mit Funkfernbedienung LED Rundumleuchte, oder als Blitzer, jeweils in den Farben rot, blau oder gelb erhältlich

  • 2-Achs Tandem Anhänger: maximales zulässiges Gesamtgewicht 2.000-3.500 KG
  • bestehend aus 2 Gummifederachsen je 1.100 – 1.800 KG
  • Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt.
  • 2 Kotflügel, innen geschlossen. Abstellstützen hinten, Beleuchtung nach StVZO in 12 Volt mit 13 poligen Stecker.

  • Der komplette Stromerzeuger wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert.
  • Der Tagestank ist in dem Grundrahmen integriert.
  • Der Grundrahmen dient als Ölauffangwanne nach AwSV.
  • Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht.
  • Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

  • die Schalldämmhaube des Stromerzeugers ist modular auf dem Grundrahmen aufgebaut
  • pulverbeschichtet in RAL ROT (jeder RAL Farbton ist optional lieferbar)
  • mit großzügigen Türen für die Wartung
  • alle Türen sind abschließbar
  • die Zu- und Abluft ist in dem Aufbau integriert
  • der Abgasschalldämpfer ist in der Abluft integriert

  • Originaler Yanmar, Deutz oder FPT Iveco Industriedieselmotor
  • Abgasnorm: Bis EU 2016/1628 | Stage V
  • 4-Takt Direkteinspritzer
  • flüssigkeitsgekühlt 1.500 U/min (50 Hz)
  • geringe Öl- Kraftstoffverbräuche mit langen Wartungsintervallen
  • Unsere eingesetzten Dieselmotoren sind eine sehr wirtschaftliche Motorenapplikation für Ihre Anwendung als Flutlichtaggregat in Kombination mit einer Notstromversorgung

  • Mecc Alte, Leroy Somer oder Stamford Drehstrom Synchron Generator
  • bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530
  • 400/230 Volt, 4-polig, Isolierung Klasse H

  • Mecc Alte, Leroy Somer oder Stamford Drehstrom Synchron Generator
  • bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530
  • 400/230 Volt, 4-polig, Isolierung Klasse H

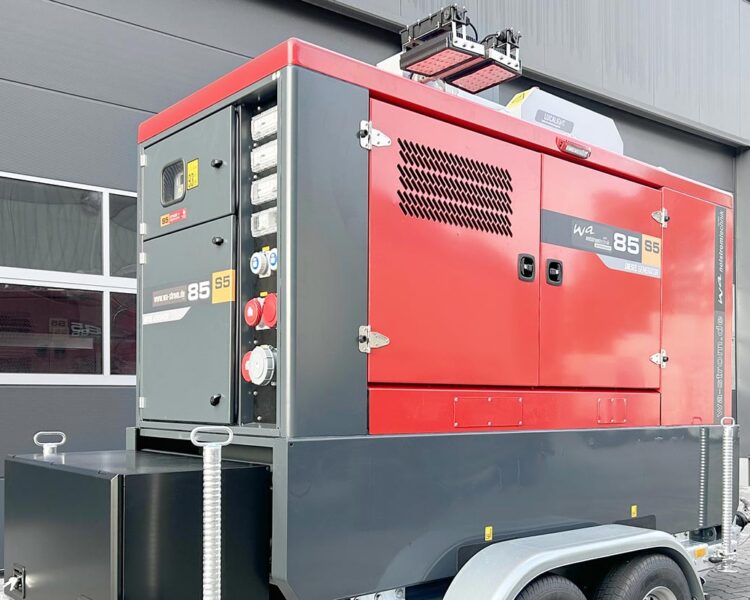

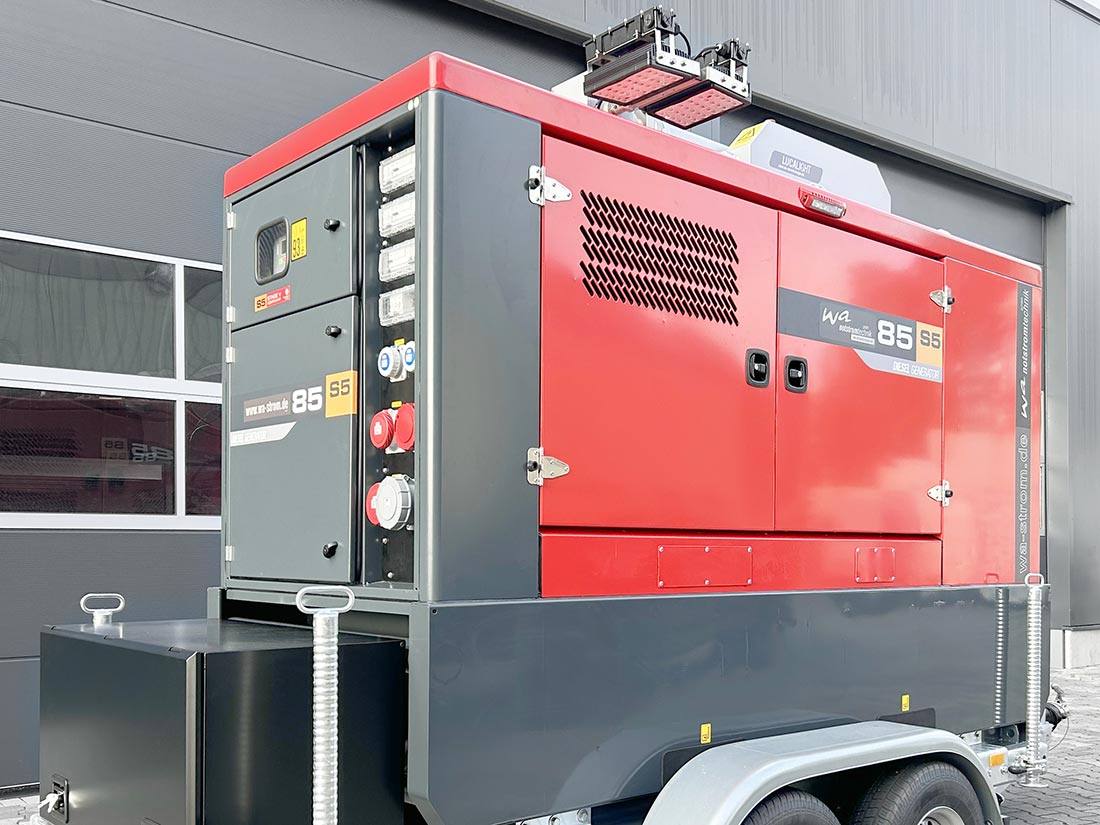

Mögliche Steckdosenkonfiguration z. B. bis 45 kVA

  • 1 x CEE 63 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551
  • 1 x CEE 32 Ampere 6h, mobiler Betrieb (IT Netz)
  • 1 x CEE 16 Ampere 6h, mobiler Betrieb (IT Netz)
  • 2 x Schuko Steckdose 230 Volt (IT Netz)

Mögliche Steckdosenkonfiguration z. B. ab 60 kVA

  • 1 x CEE 125 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551
  • 1 x CEE 63 Ampere 1h, für Gebäudeeinspeisung VDE 0100-551
  • 1 x CEE 32 Ampere 6h, mobiler Betrieb (IT Netz)
  • 1 x CEE 16 Ampere 6h, mobiler Betrieb (IT Netz)
  • 2 x Schuko Steckdose 230 Volt (IT Netz)

Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:

  • 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit
  • 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit
  • ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
  • 2014 / 30 / EU elektromagnetische Verträglichkeit
  • 2006 / 95 / EG Niederspannungsrichtlinie
  • 2014 / 35 / EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
  • 2000 / 14 / CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
  • 2002 / 88 / CE Abgasausstoß und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
  • AwSV Anforderungen an Anlagen zum Umgang wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
    EN 12100, EN 60204

Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit. Optional gegen Mehrpreis sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:

  • DIN VDE 0100 – 551-2 (2023-10) Errichten von Niederspannungsanlagen. Teil 5-55: Auswahl und Errichtung elektrischer Betriebsmittel
  • DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
  • DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
  • DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
  • DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
  • DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
  • DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
  • VdS CEA 4001 (2021-01) Sicherheitsanforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
  • DIN VDE AR – N 4105 (2018-10) Erzeugungsanlagen am Niederspannungsnetz
